C系列顎式破碎機（移動站用）介紹

C系列顎式破碎機（移動站用）是我公司通過引進德國破碎技術和研究成果，并結合國內實際破碎生產情況特推出的高效率砂石破碎新品。它采用創新的模塊化、非焊接機架結構，即使在高要求的應用中也可以提供更強的破碎性能和可靠性。

與傳統的顎式破碎機相比，C系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料，制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。

性能優勢

1、優化的腔型設計

優化腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。

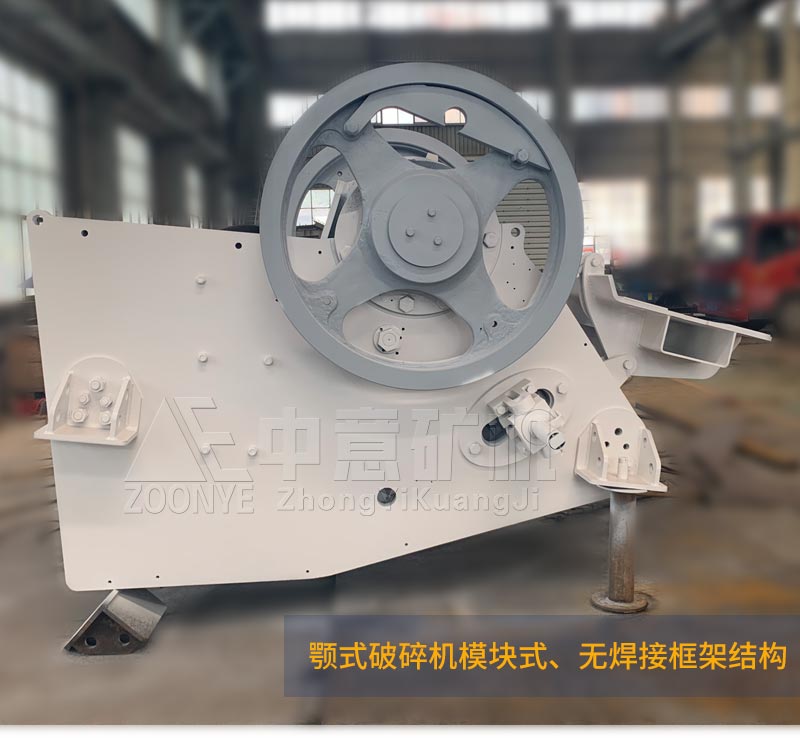

2、堅固的無焊接框架

C系列顎式破碎機采用模塊化、無焊接框架結構設計，疲勞強度大，可靠性高，再有，此種組裝方式，也比較便于運輸、安裝，所以特別適用于地下礦井、高海拔礦山等狹小、運輸困難場所安裝作業。

3、重型動顎總成經久耐用

重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更具穩定性。

4、動顎護板設計

動顎上方安裝了重型護板，避免物料強力沖擊，有效保護動顎體及其內部軸承不受損壞。

5、整體軸承座

整體鑄鋼軸承座結構保證與機架完全配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

6、方便快捷的粒度調節

C系列顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

7、一體化電機安裝

電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

8、減震安裝設計

破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

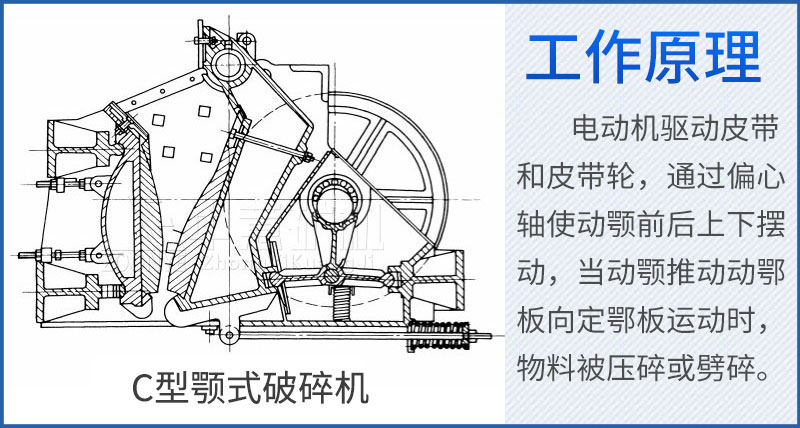

工作原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓 碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓 碎和排泄物料，實現批量生產。

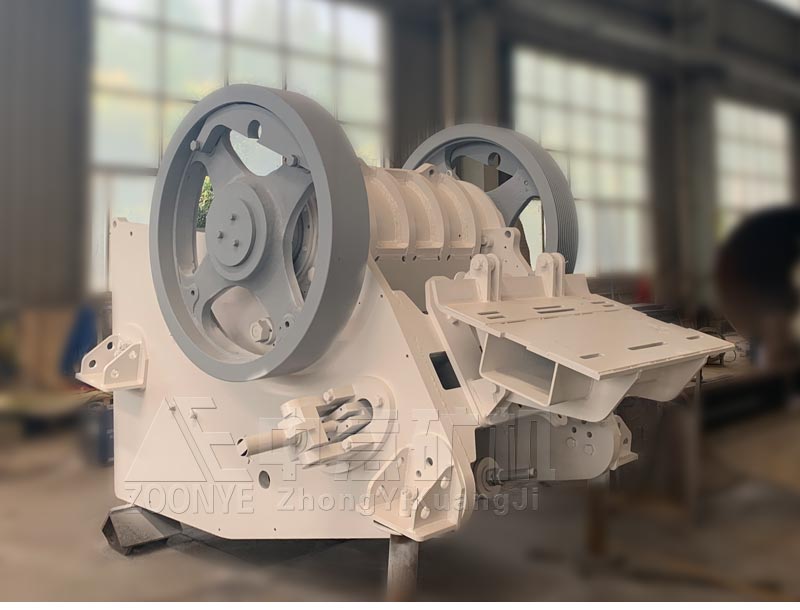

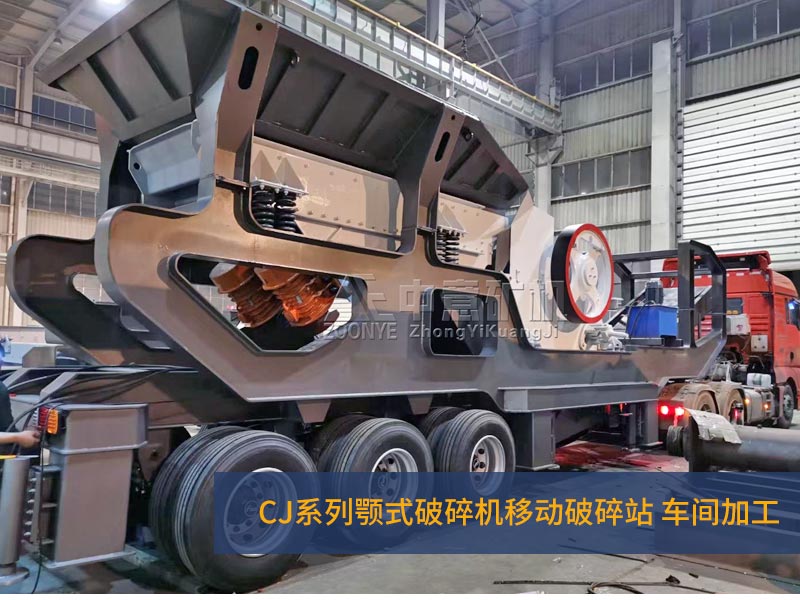

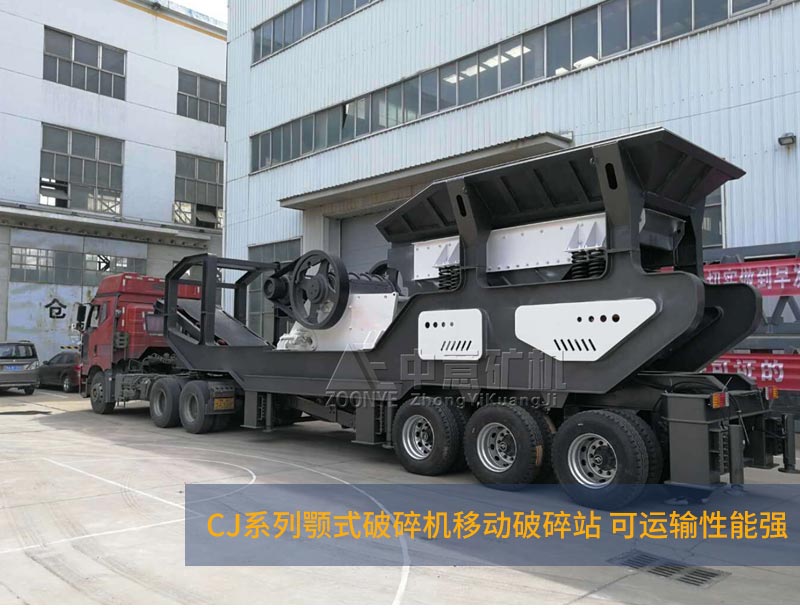

C系列顎式破碎機（移動站用）實拍大圖

技術參數
